FOLIAGE

FOLIAGE

Type : Pavilion

Design : Bamboosaurus

Builder : Thailandbamboo

Photo: Panawat Chuenkul

Location : Ban Bueng, Chonburi, Thailand

Area : 35 Sq.m.

Project Year  : 2020

Status: Completed

ความต้องการเบื้องต้น

โครงการนี้เป็นการออกแบบซุ้มประตูทางเข้าสำหรับรถเข้า-ออก โดยเจ้าของโครงการต้องการให้มีรูปทรงที่แสดงถึงนวัตกรรมจากไผ่ จึงกำหนดให้โครงสร้างมีลักษณะเฉพาะที่สะท้อนถึงความเป็นธรรมชาติและความล้ำสมัยไปพร้อมกัน

แนวคิดการออกแบบ

รูปทรงของโครงสร้างได้รับแรงบันดาลใจจาก ใบไม้ ซึ่งมีปลายใบเชิดขึ้น อะเสถูกออกแบบให้ใช้เทคนิคการมัดรวม และแปหลังคาถูกจัดเรียงเป็น โครงข่าย (Grid System) เพื่อรองรับโครงสร้างหลังคาไผ่แบบฟรีฟอร์ม

โครงสร้างซุ้มประตูถูกออกแบบให้มี จุดรับแรงหลัก 3 จุด ได้แก่

• จุดที่อยู่ทางขวาของประตู ออกแบบโดยใช้เสาไผ่ลำใหญ่เป็นโครงสร้างหลักในการรับน้ำหนักของอะเสไผ่ที่รองรับหลังคา

• จุดทางซ้ายของประตูอีก 2 จุด แบ่งการรับน้ำหนักของอะเสหลังคา โดยหนึ่งในนั้นยื่นออกไปตามแนวรั้วเพื่อหลบแนวสวนเดิม

ลักษณะเด่นของโครงสร้าง

1. โครงสร้างที่รับแรงจาก 3 จุดหลัก

   ช่วยกระจายแรงได้อย่างสมดุล ทำให้โครงสร้างมีเสถียรภาพ

2. อะเสและเสาไผ่ที่ทำหน้าที่ร่วมกัน

   อะเสไผ่ลำเล็กมัดรวมกันเป็นโครงสร้างที่เชื่อมต่อเสาและทำหน้าที่เป็นโครงหลังคาไปในตัว แต่ละเส้นถูกออกแบบให้มีความโค้งแตกต่างกันก่อนนำมาติดตั้ง

3. แปหลังคาแบบกริด

   ใช้การสานไผ่ในลักษณะตาข่าย ช่วยเพิ่มความแข็งแรงและความยืดหยุ่นของหลังคา

4. หลังคาจากฝ้าสับฟากและสับฟาก

   ใช้วัสดุธรรมชาติที่เข้ากับโครงสร้างไผ่ ทำให้หลังคามีรูปทรงที่เป็นอิสระและกลมกลืนไปกับแนวคิดของอาคาร

การออกแบบนี้เป็นการผสมผสานระหว่างเทคนิคงานหัตถกรรมจากไผ่และนวัตกรรมด้านโครงสร้าง เพื่อให้ได้งานสถาปัตยกรรมที่ทั้งสวยงามและใช้งานได้จริง

Basic Requirements

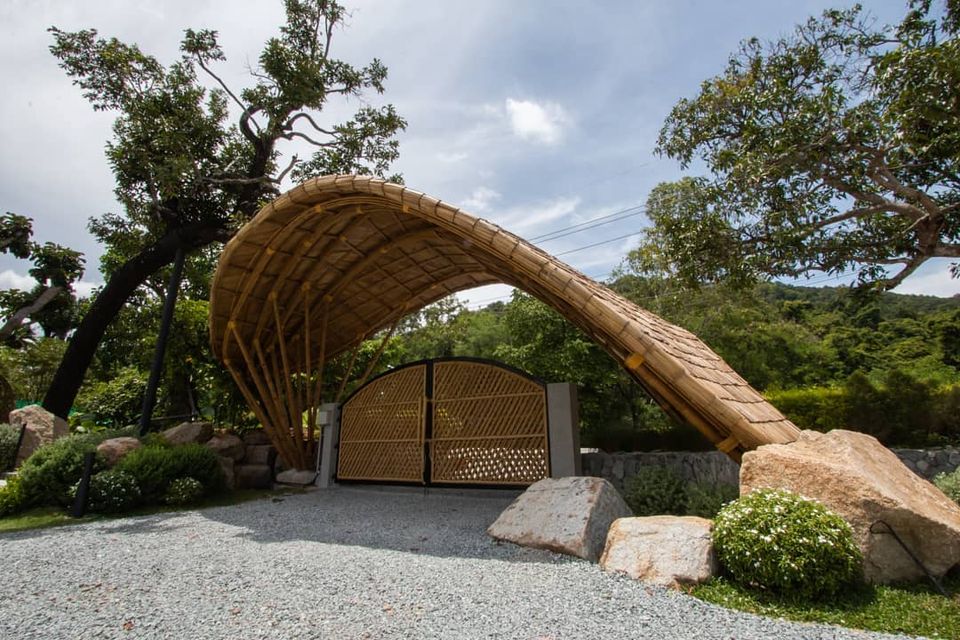

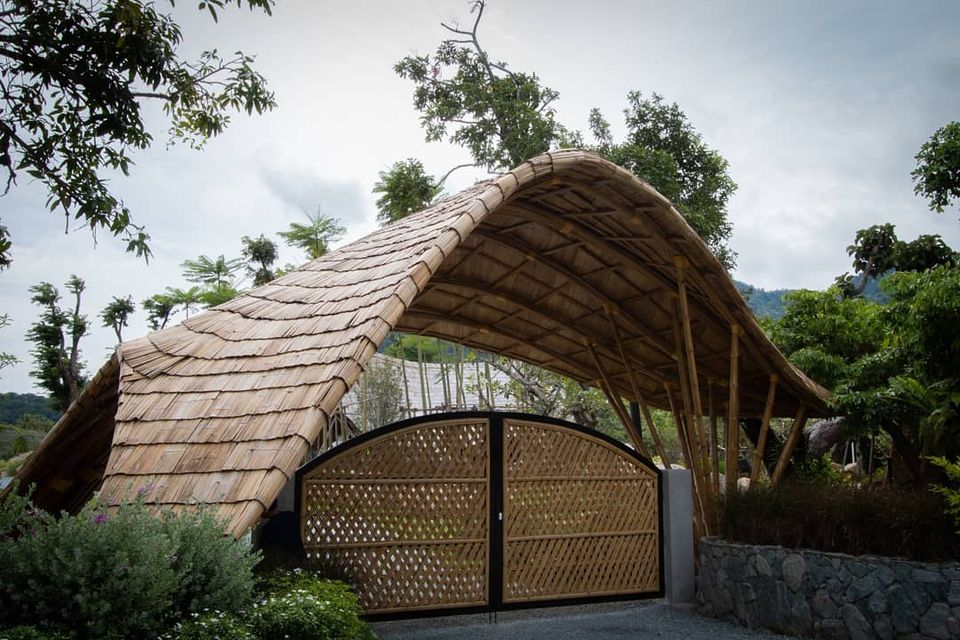

This project involves designing an entrance gate structure for vehicular access. The client envisions an innovative form that showcases bamboo as the primary material. The design integrates unique structural characteristics that blend natural aesthetics with modern innovation.

Design Concept

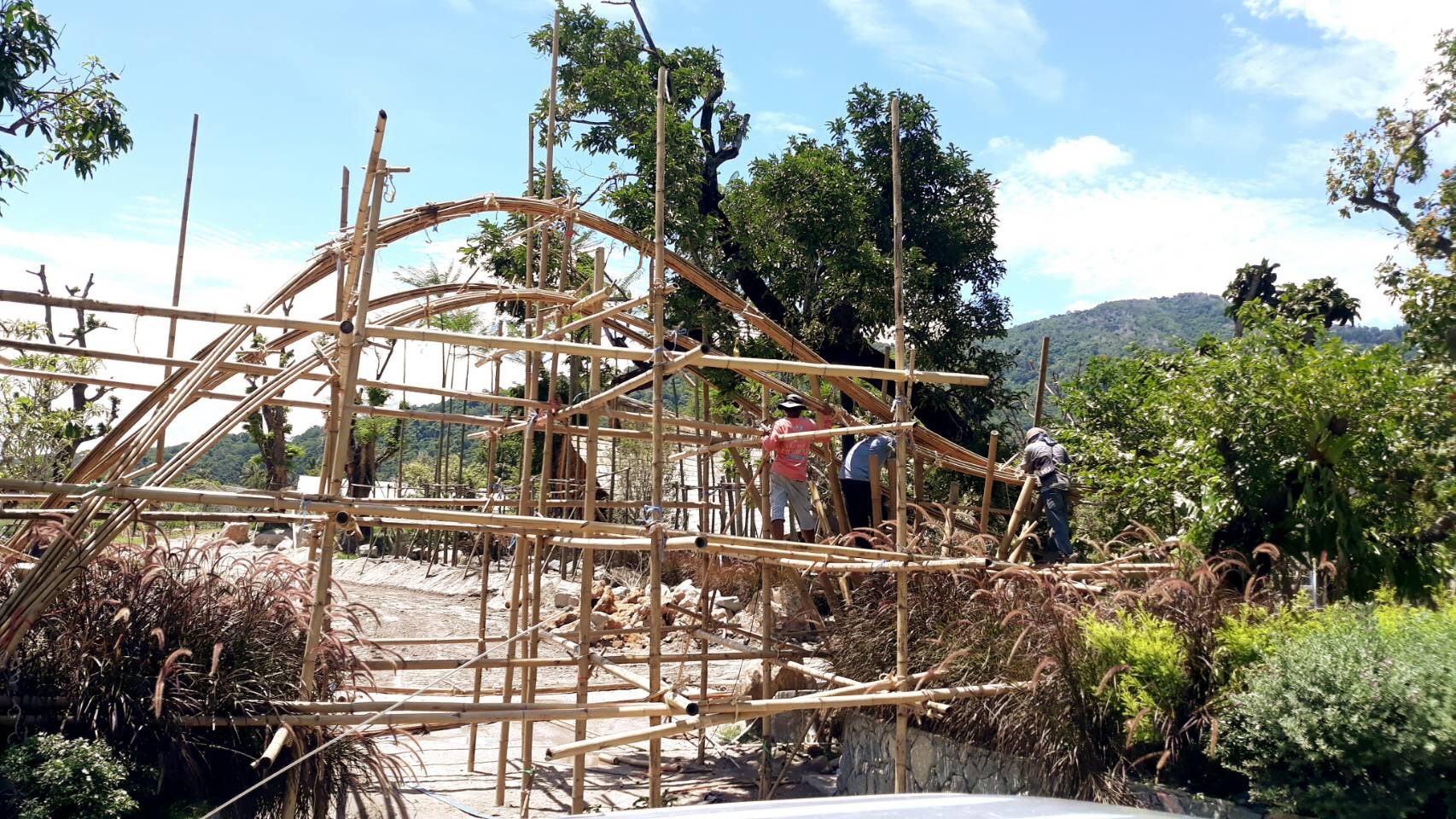

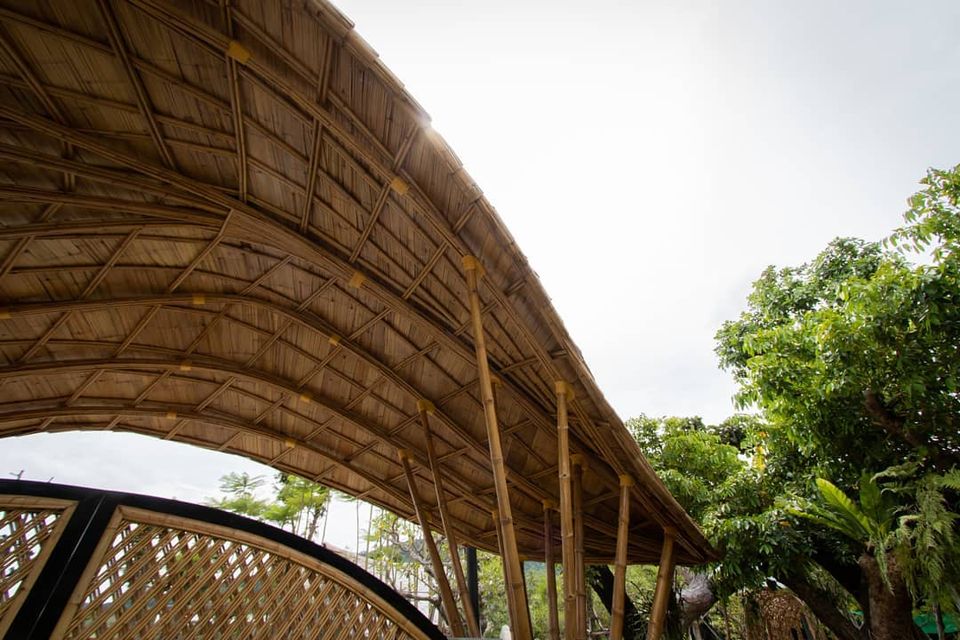

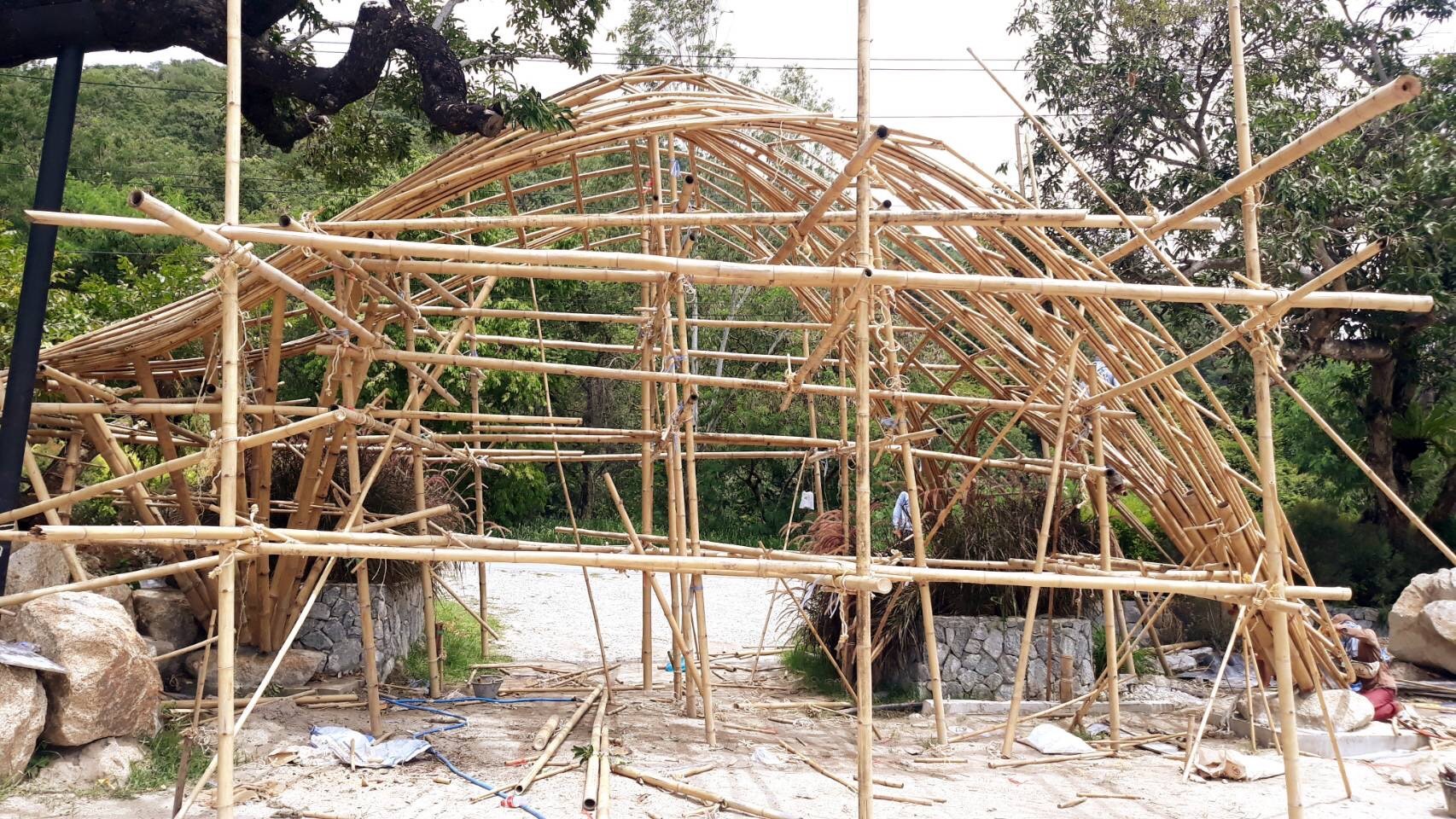

The structure’s form is inspired by a leaf, with its tip gently lifted upward. The beams are designed using bundling techniques, while the roof battens are arranged in a grid system, supporting the free-form bamboo roof structure.

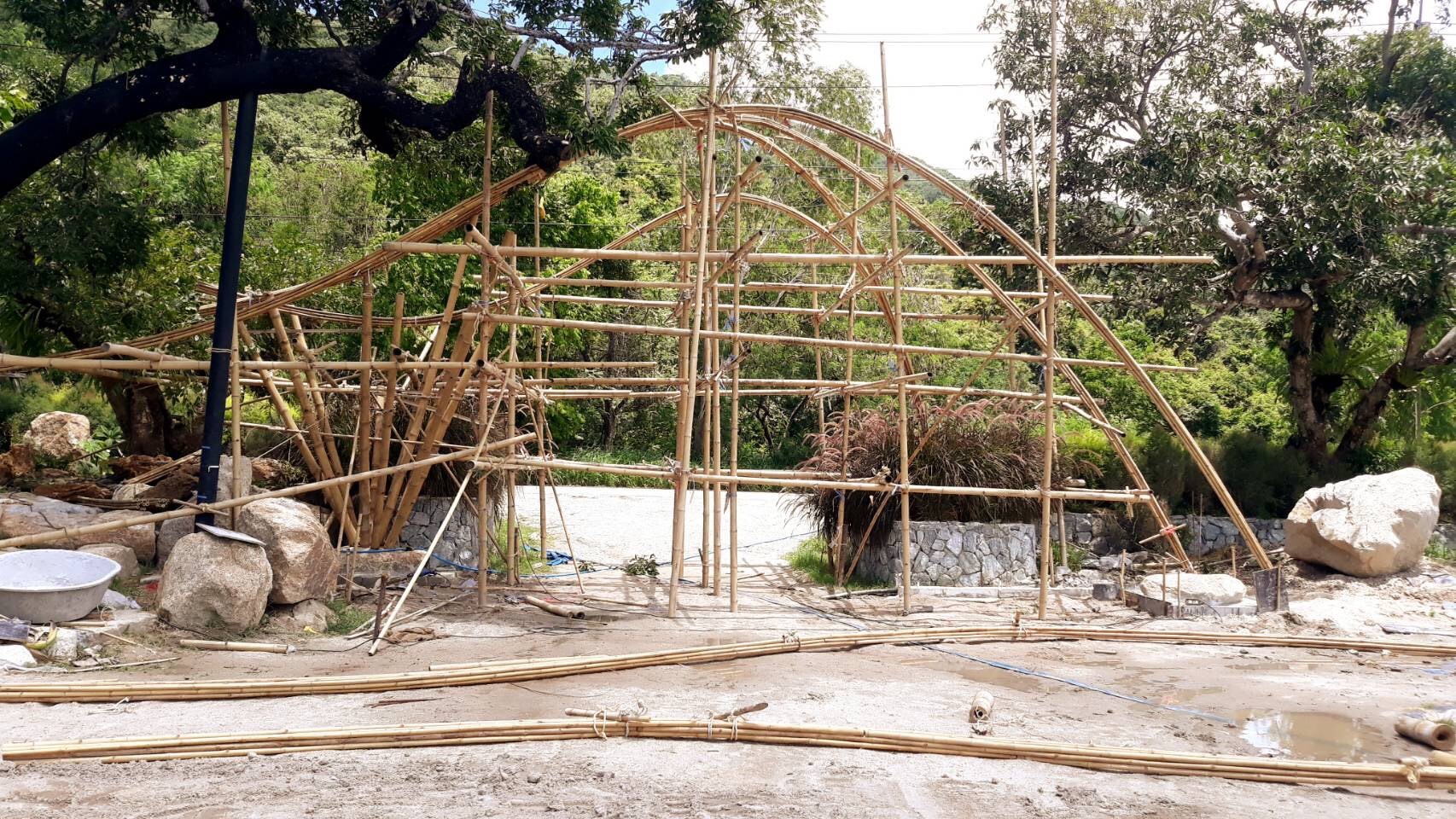

The entrance gate is designed with three primary load-bearing points:

• The right side of the gate features large bamboo columns serving as the main structural support for the roof beams.

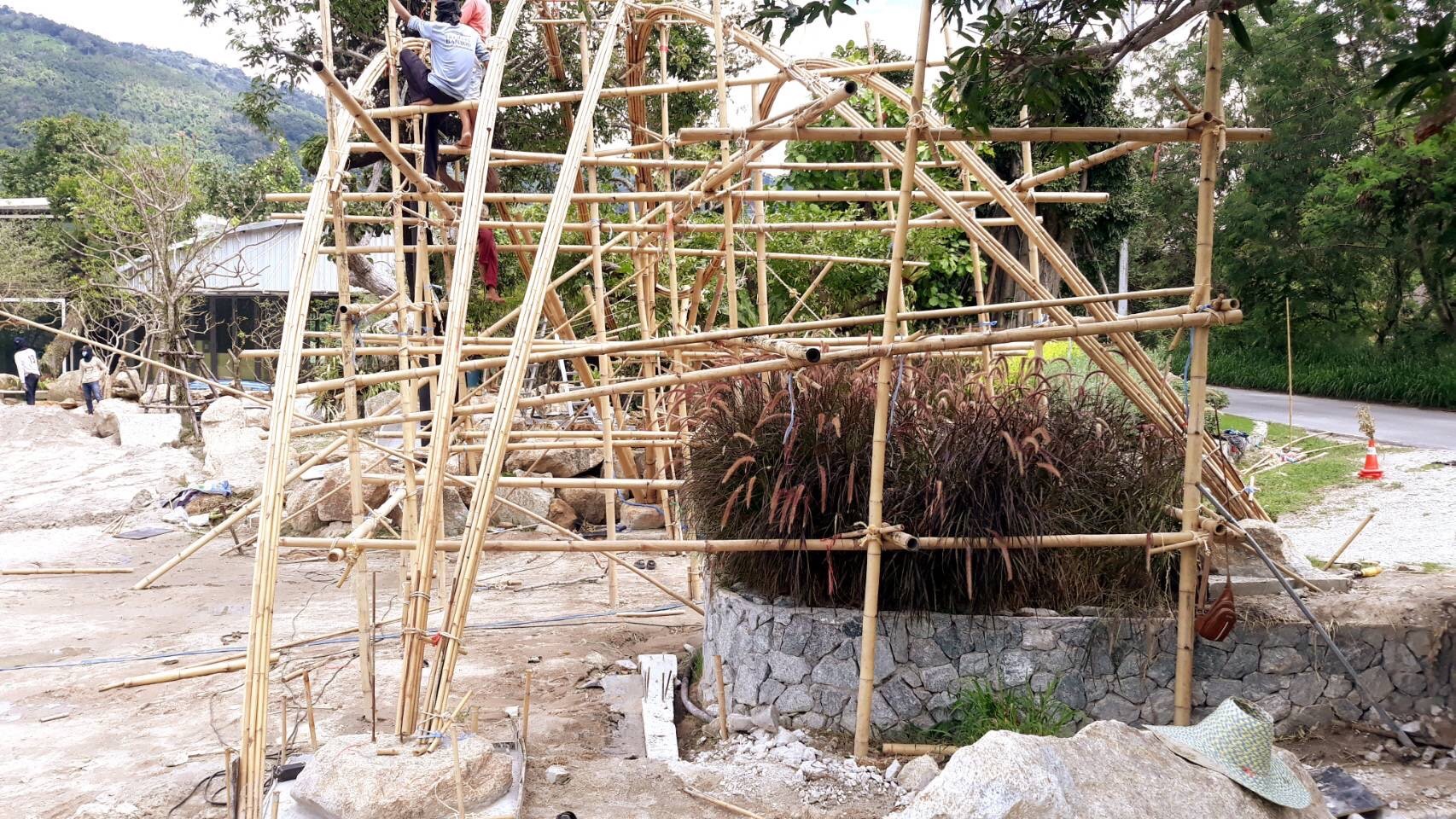

• The two points on the left side of the gate distribute the roof beam’s load, with one extending towards the fence to accommodate the existing garden layout.

Key Structural Features

1. Three-Point Load Distribution

   • Ensures even weight distribution, enhancing structural stability.

2. Integrated Beams and Bamboo Columns

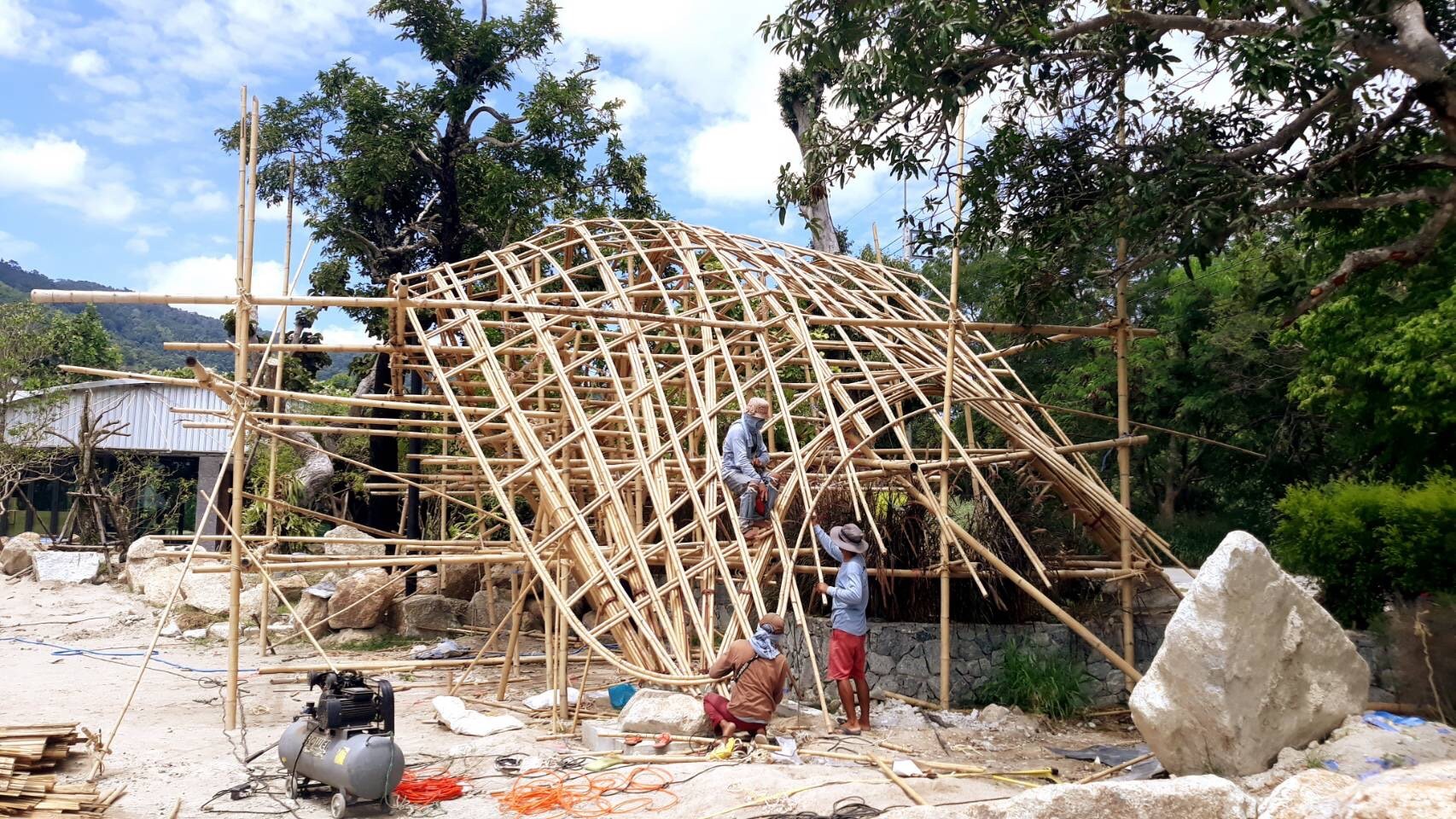

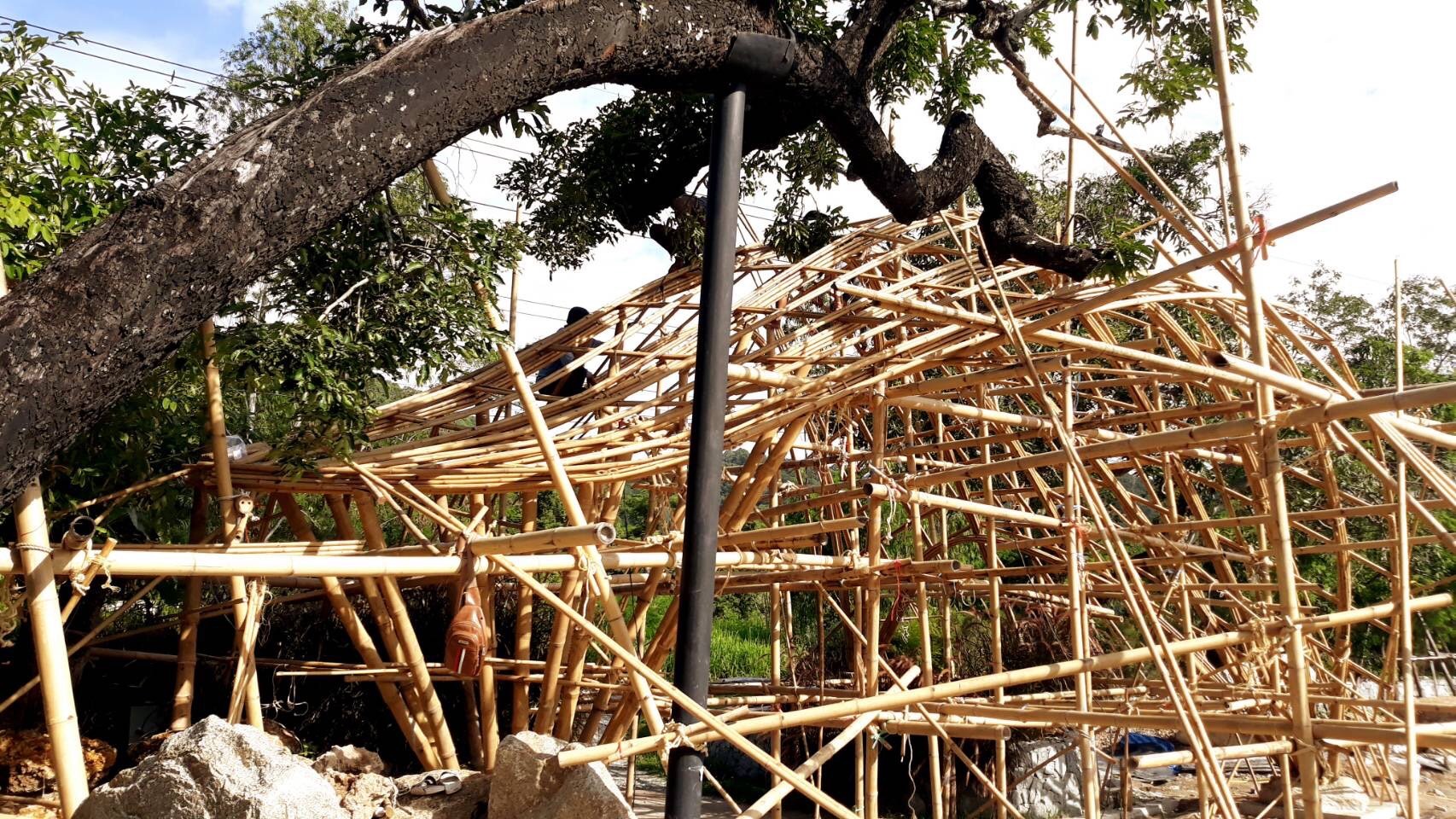

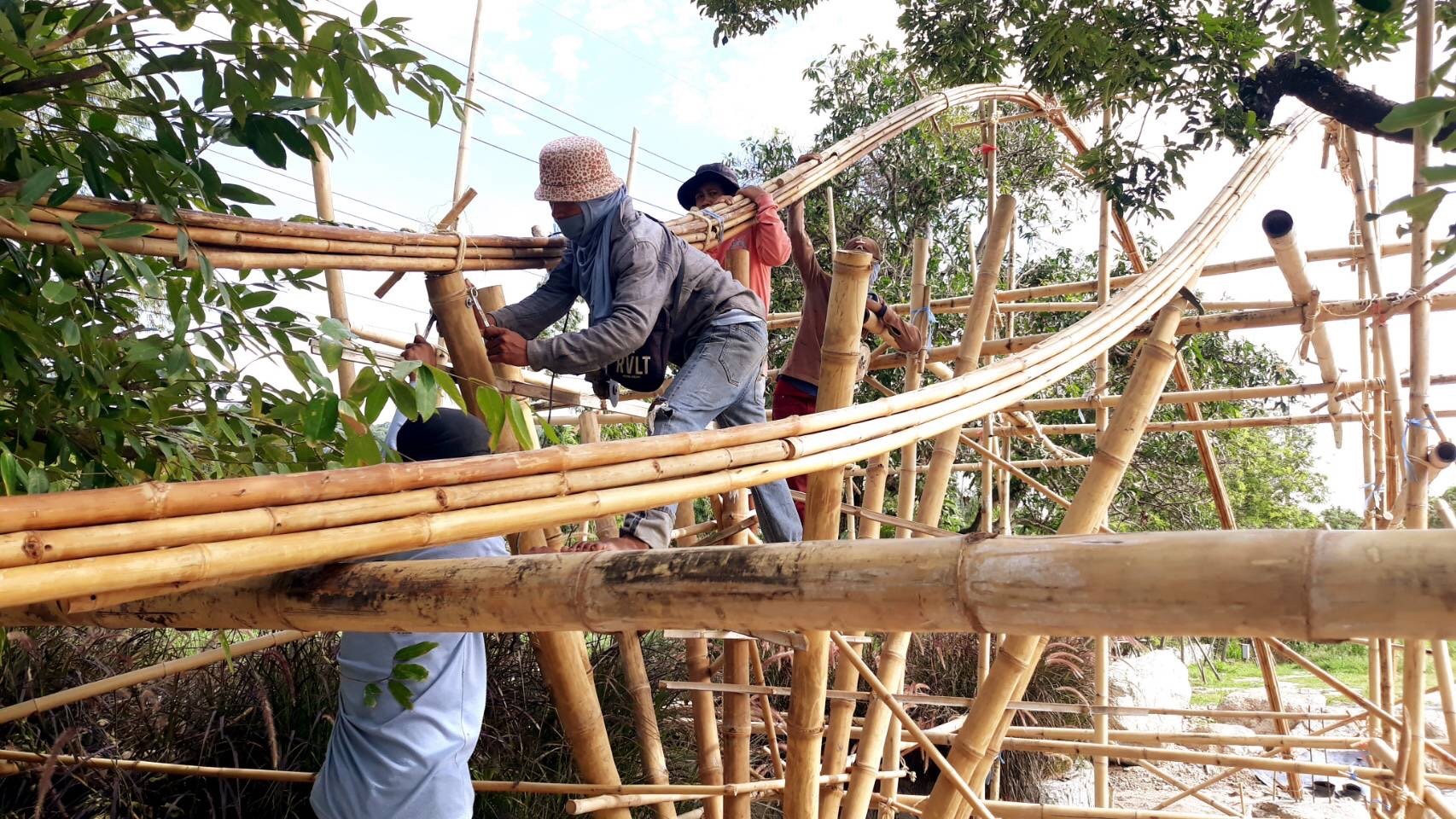

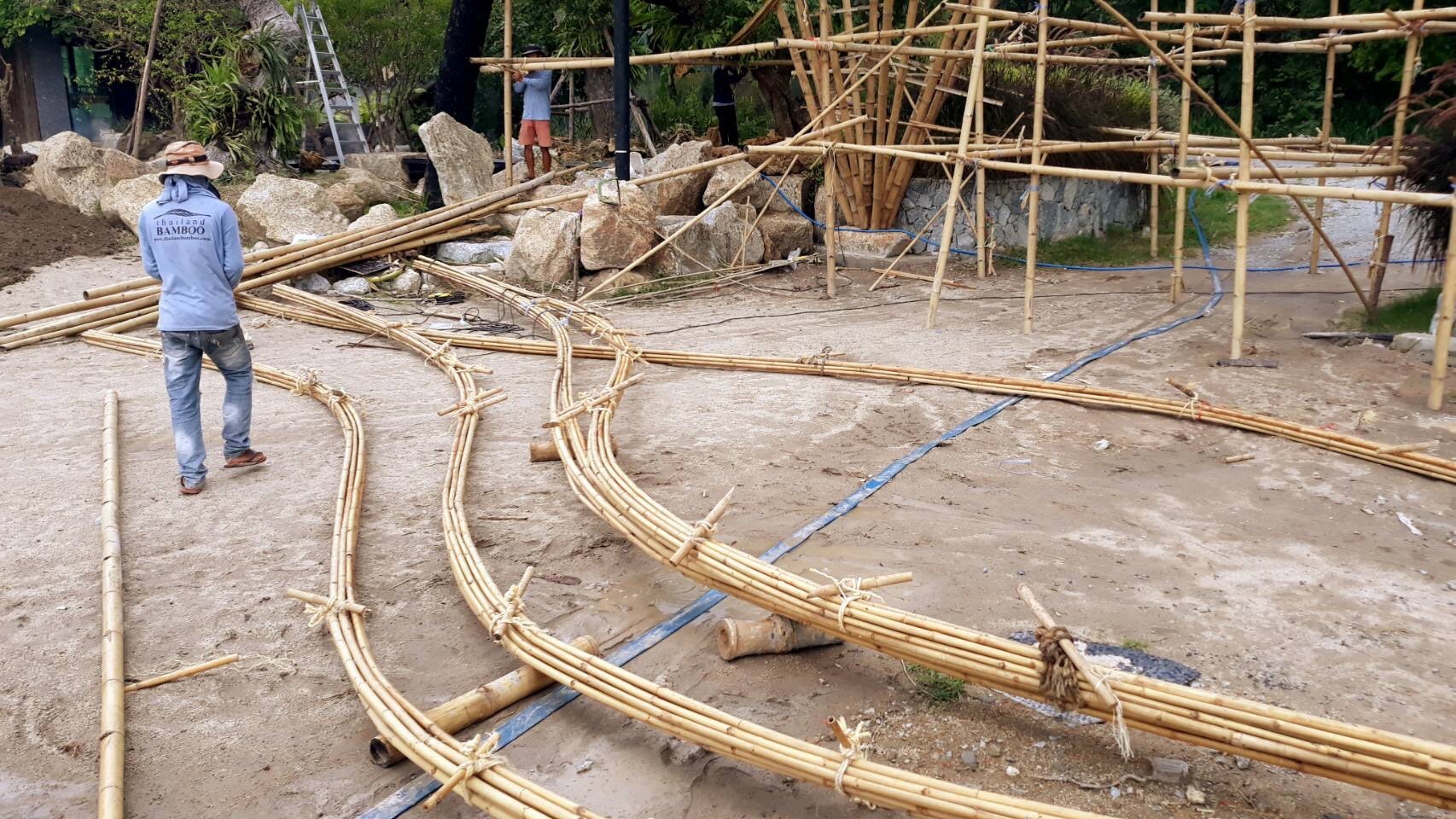

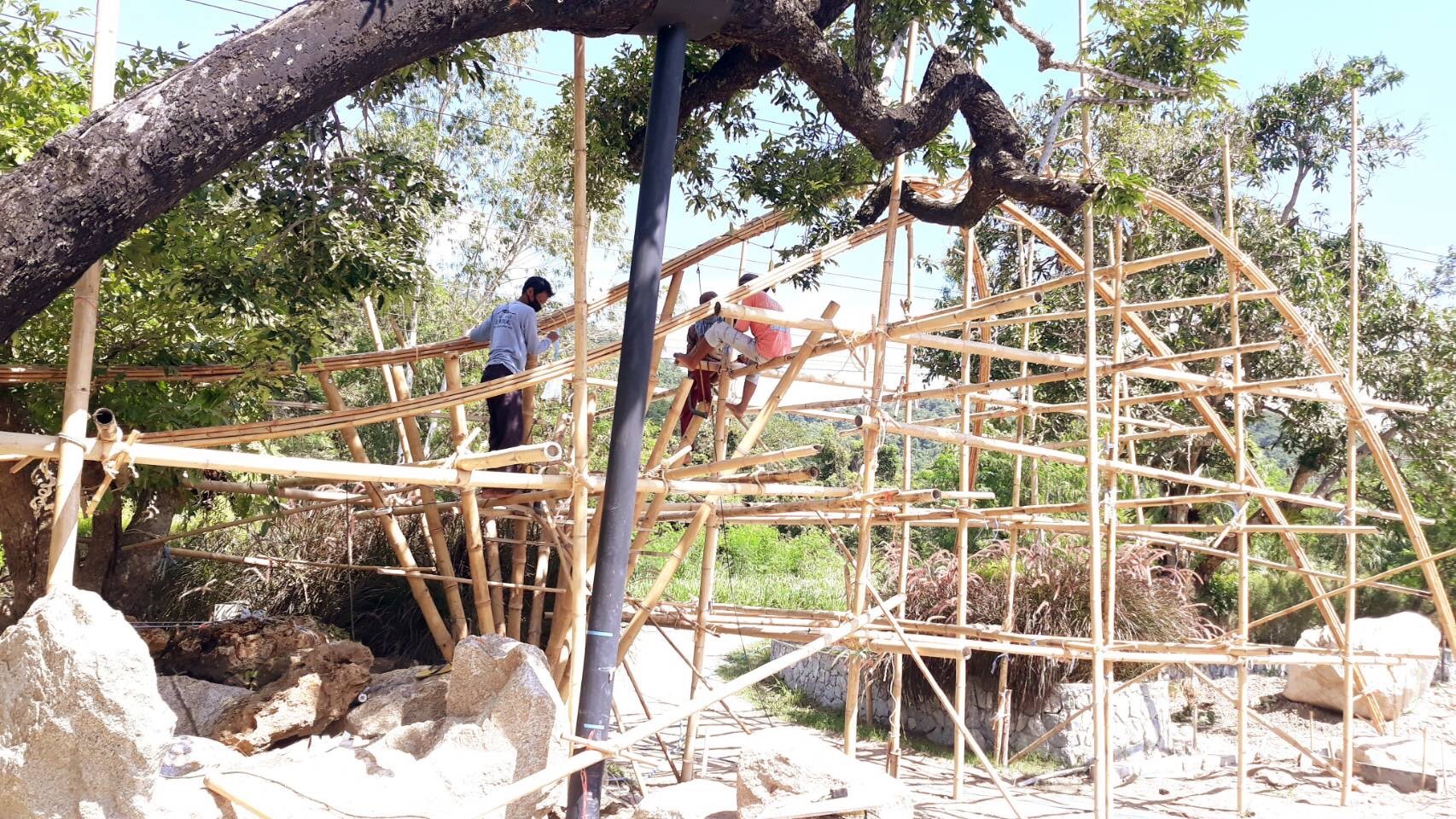

   • Small bamboo beams are bundled together to function as both columns and roof supports. Each beam is pre-curved before installation to create a fluid structure.

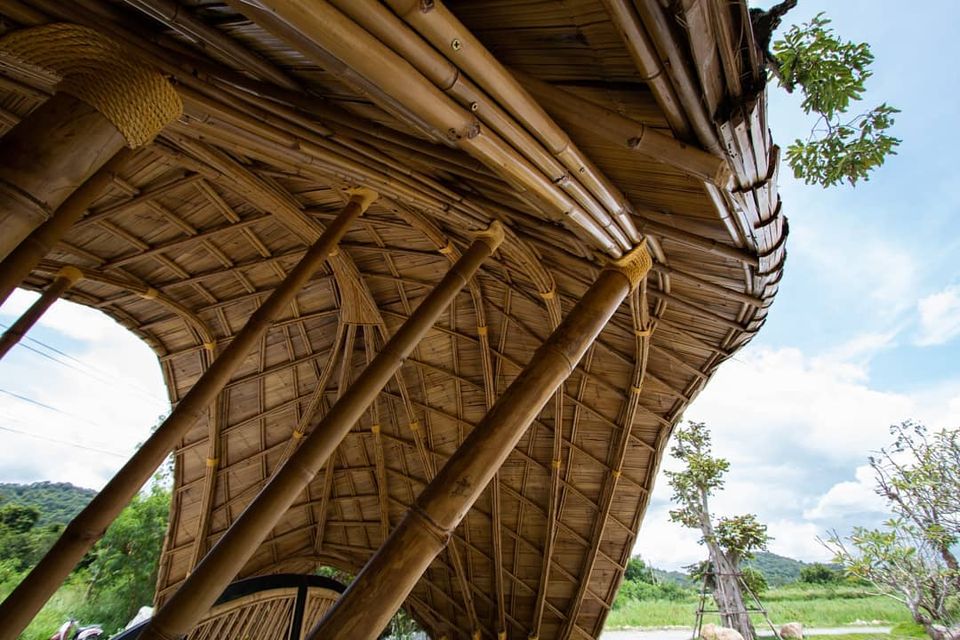

3. Grid-Pattern Roof Battens

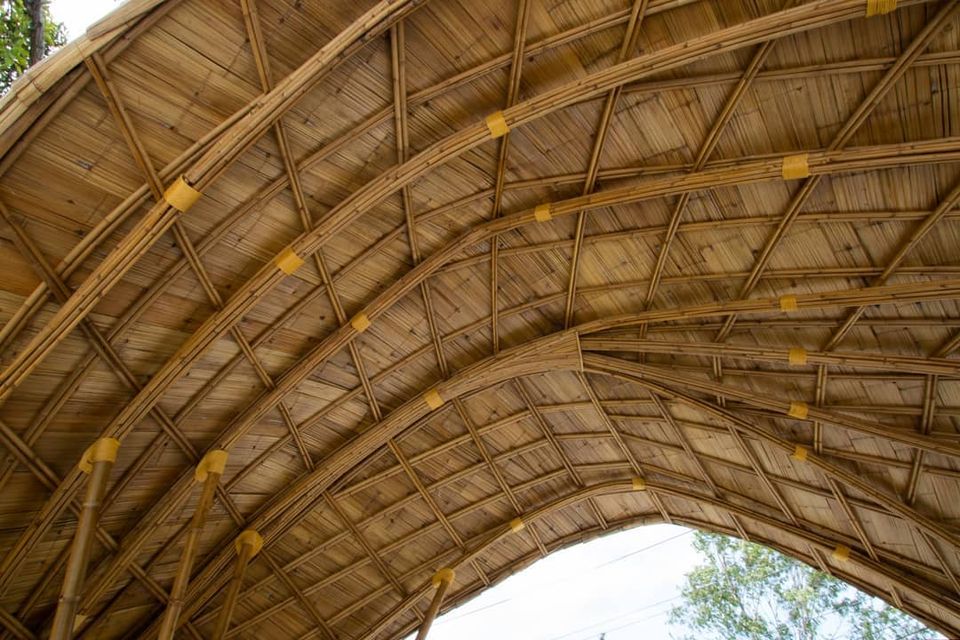

   • Interwoven bamboo battens form a grid, increasing both strength and flexibility.

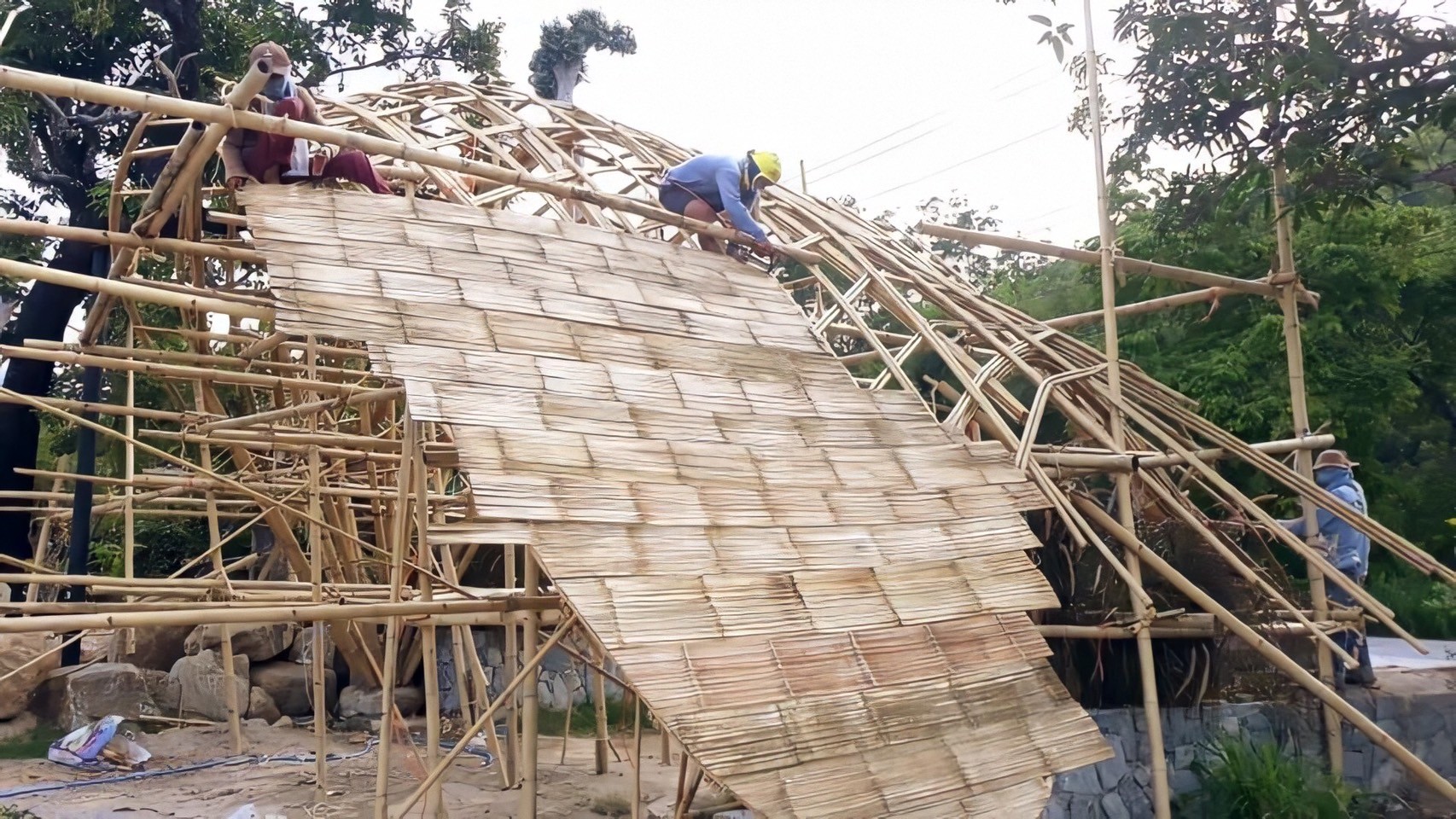

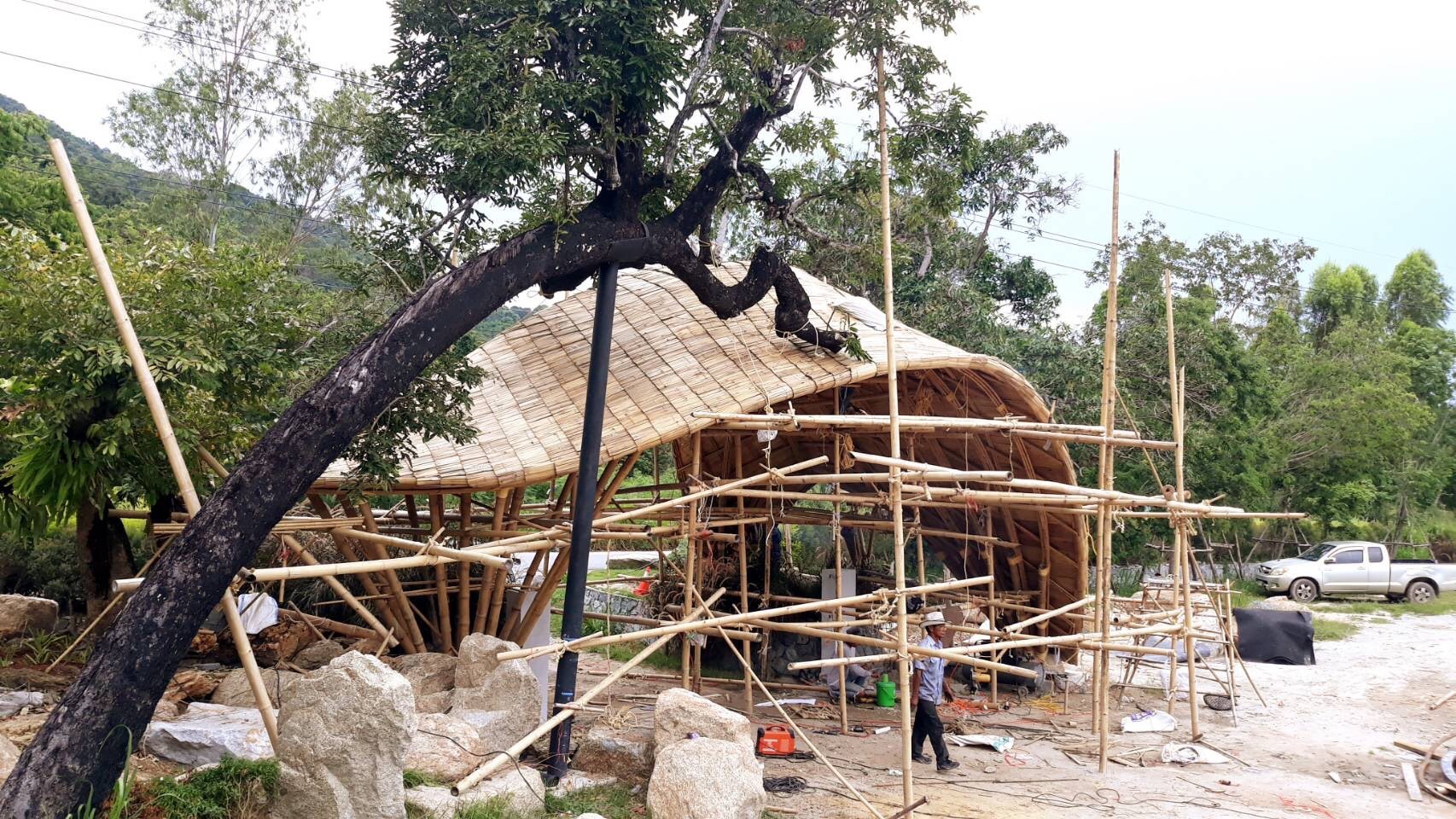

4. Split-Bamboo and Natural Thatch Roofing

   • Utilizes natural materials that complement the bamboo framework, allowing for a free-form roof structure that harmonizes with the architectural concept.

This design merges traditional bamboo craftsmanship with structural innovation, resulting in an architectural piece that is both visually striking and functionally efficient.
